باعتبارها شركة تصنيع عجلات صناعية محترفة تتمتع بخبرة ميدانية واسعة، فقد وجدت CMCL Casters أن حسابات الحمل غير الصحيحة هي أحد الأسباب الرئيسية للفشل المرتبط بالعجلات. يشرح هذا الدليل صيغة حساب أحمال العجلات الصناعية القياسية والمنطق الهندسي وراء مبدأ اختيار الحمل على العجلات الأربع المقبول على نطاق واسع. تُستخدم هذه الطريقة بشكل شائع في عربات المستودعات ومعدات المناولة الصناعية والعربات الطبية والآلات الآلية والأنظمة المتنقلة المخصصة.
على عكس أنظمة الرفوف الثابتة،عجلة صناعيةيجب أن تأخذ التطبيقات في الاعتبار الأحمال الديناميكية والأرضيات غير المستوية والاهتزازات وقوى التأثير أثناء الحركة. غالبًا ما يؤدي الاعتماد فقط على حسابات الوزن الثابت إلى عدم كفاية سعة التحميل.

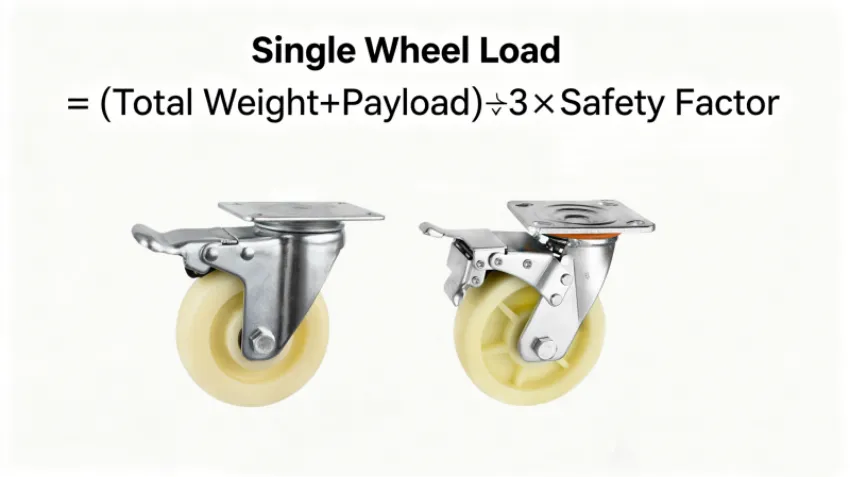

حمولة العجلة الواحدة = (إجمالي وزن المعدات + الحد الأقصى لوزن الحمولة) ÷ 3 × عامل الأمان
أ. الوزن الإجمالي للمعدات: الوزن الذاتي للعربة أو الرف أو الآلة أو المعدات المتنقلة.
ب. الحد الأقصى لوزن الحمولة: الحد الأقصى للوزن الذي تم تصميم الجهاز لتحمله أثناء التشغيل.
ج. القسمة على 3 بدلا من 4: سيتم شرح المبدأ الأساسي للتركيبات ذات العجلات الأربع لاحقًا في هذه المقالة.
د. عامل الأمان: عادة 1.3-1.5 للبيئات الصناعية القياسية. بالنسبة للأرضيات الخشنة، أو الحركة المتكررة، أو التطبيقات المعرضة للصدمات، يوصى باستخدام عامل أمان يتراوح بين 1.5-2.0.
عربة المستودع تزن80 كجم ويحمل أقصى حمولة400 كجم.
الوزن الإجمالي:
80 كجم + 400 كجم = 480 كجم
سعة العجلة الواحدة المطلوبة:
480 ÷ 3 × 1.3 = 208 كجم
نتيجة الاختيار: يجب أن تتمتع كل عجلة بقدرة تحميل لا تقل عن208 كجم، بدلاً من 120 كجم التي تم الحصول عليها ببساطة عن طريق قسمة الوزن الإجمالي على أربعة.
يتساءل العديد من المستخدمين: إذا كانت العربة تحتوي على أربع عجلات، فلماذا لا يتم تقسيم الحمولة على أربع؟
الجواب يأتي من ظروف التشغيل الفعلية وليس من الحسابات النظرية.
سواء كانت الأرضية خرسانية أو مطلية بالإيبوكسي أو مبلطة، فهناك دائمًا تفاوت بسيط. نظرًا لعدم انتظام الأرضية والتفاوتات الهيكلية، فمن الصعب للغاية على العجلات الأربع حمل الحمولة بشكل متساوٍ في جميع الأوقات.
من الناحية العملية، تشكل معظم العربات ذات العجلات الأربع نظام دعم مستقرًا ثلاثي النقاط، حيث تتحمل ثلاث عجلات غالبية الحمولة بينما تحمل العجلة الرابعة وزنًا قليلًا أو لا تحمل أي وزن.
هذا هو السبب الرئيسي وراء استخدام المهندسين الصناعيين لمبدأ الحاملة الثلاثية العجلات.
عندما تتحرك المعدات عبر:
أ. فواصل التمدد
ب. الفجوات الأرضية
ج. المنحدرات
د. الأسطح غير المستوية
هـ. العتبات
يتغير توزيع الحمل على الفور.
في لحظات معينة، قد تقوم عجلتان أو ثلاث عجلات فقط بامتصاص معظم قوة التأثير. يمكن أن تتجاوز هذه الارتفاعات المؤقتة في الحمل متوسط الحمل النظري بشكل كبير.
إذا كان اختيار العجلات يعتمد على متوسط العجلات الأربع، فإن احتمال حدوث فشل في التحميل الزائد يصبح أكثر احتمالًا.
حتى مع التصنيع الدقيق، هناك اختلافات صغيرة في:
أ. مواقع ثقب التثبيت
ب. تسطيح الإطار
ج. ارتفاع الحامل
د. دقة التثبيت
يمكن أن يخلق توزيعًا غير متساوٍ للحمل.
ونتيجة لذلك، قد تحمل إحدى العجلات دائمًا وزنًا أكبر من العجلات الأخرى.
يعد تجاهل مبدأ حمل الحمولة على العجلات الثلاث أحد الأسباب الأكثر شيوعًا لفشل العجلات.
استنادًا إلى سنوات الخبرة في المشروع، يواجه مهندسو CMCL المشكلات التالية بشكل متكرر:
أ. تشوه مداس العجلة والبقع المسطحة
ب. أقواس العجلات المنحنية
ج. تحمل الحمل الزائد والفشل المبكر
د. زيادة مقاومة التدحرج
هـ. ضعف القدرة على المناورة
F. عربة متذبذبة أثناء الحركة
ز. زيادة تكاليف الصيانة والاستبدال
ح. المخاطر المحتملة على السلامة في مكان العمل
تحدث هذه المشكلات غالبًا حتى عندما تبدو العجلة المحددة متوافقة مع متطلبات التحميل النظري.
ينطبق مبدأ التحويل ثلاثي العجلات بشكل أساسي على المعدات ذات العجلات الأربع.
احسب الحمل بناءً على متوسط حمل العجلات الثلاث بالإضافة إلى عامل الأمان المناسب. توزيع الأحمال بشكل عام أكثر توازناً.
استخدم طريقة حساب الحمولة على العجلات الثلاث المتوافقة مع معايير الصناعة.
بالنسبة للمعدات الثقيلة ذات ستة أو ثمانية عجلات، يقوم المهندسون بالحسابات عادةً بناءً على ما يقرب من 70-80% من متوسط توزيع الحمل النظري مع الحفاظ على احتياطي حمل ديناميكي كافٍ.
ينطبق نفس المبدأ الهندسي على حلول العجلات المتخصصة. سواء تم اختيار عجلات ذات درجة حرارة عالية للأفران ومعدات الخبز وآلات المعالجة الحرارية، أو عجلات مضادة للكهرباء الساكنة لتصنيع الإلكترونيات وغرف الأبحاث ومنشآت أشباه الموصلات، يجب دائمًا حساب سعة الحمولة باستخدام مبدأ محمل الحمولة ثلاثي العجلات مع الحفاظ على هامش أمان مناسب لظروف التشغيل الديناميكية.
حساب الحمولة هو أساس الاختيار الصحيح للعجلات وغالبًا ما يحدد عمر الخدمة الإجمالي للمعدات. استنادًا إلى الخبرة الواسعة في خدمة العملاء في مجالات الخدمات اللوجستية والتصنيع والطب ومعالجة الأغذية والصناعات الإلكترونية. غالبًا ما يؤدي اختيار عجلة تفي بالحمل المحسوب فقط إلى تقليل عمر الخدمة. يجب أن تتحمل العجلات ذات درجة الحرارة العالية المستخدمة في الأفران الصناعية ومعدات التعقيم درجات الحرارة المرتفعة مع الحفاظ على أداء التحمل. يجب أن تجمع العجلات المضادة للكهرباء الساكنة المستخدمة في البيئات الحساسة للتفريغ الكهروستاتيكي بين الحماية الموثوقة من التفريغ الكهروستاتيكي وسعة التحميل الكافية. قد تكون هناك حاجة إلى عجلات من الفولاذ المقاوم للصدأ في البيئات المسببة للتآكل أو الغسل. يعد اختيار مادة العجلة المناسبة وتصميم الدعامة أمرًا مهمًا بنفس القدر. بالنسبة للعربات المخصصة والآلات الصناعية والمعدات المتنقلة للخدمة الشاقة، يوصى بشدة بإجراء حسابات الحمل الاحترافية.
CMCLشركة Casters متخصصة في حلول التنقل الصناعي لبيئات العمل الصعبة. بدءًا من العجلات شديدة التحمل والعجلات المصنوعة من الفولاذ المقاوم للصدأ إلى العجلات ذات درجات الحرارة العالية والعجلات المضادة للكهرباء الساكنة، توفر CMCL حلول العجلات القياسية والمخصصة المصممة لتلبية متطلبات التحميل المحددة، والظروف البيئية، ومعايير الصناعة. من خلال الجمع بين حسابات الحمل الدقيقة والدعم الهندسي الذي يركز على التطبيقات، تساعد CMCL العملاء على تحقيق أقصى قدر من سلامة المعدات والكفاءة التشغيلية والموثوقية على المدى الطويل.
