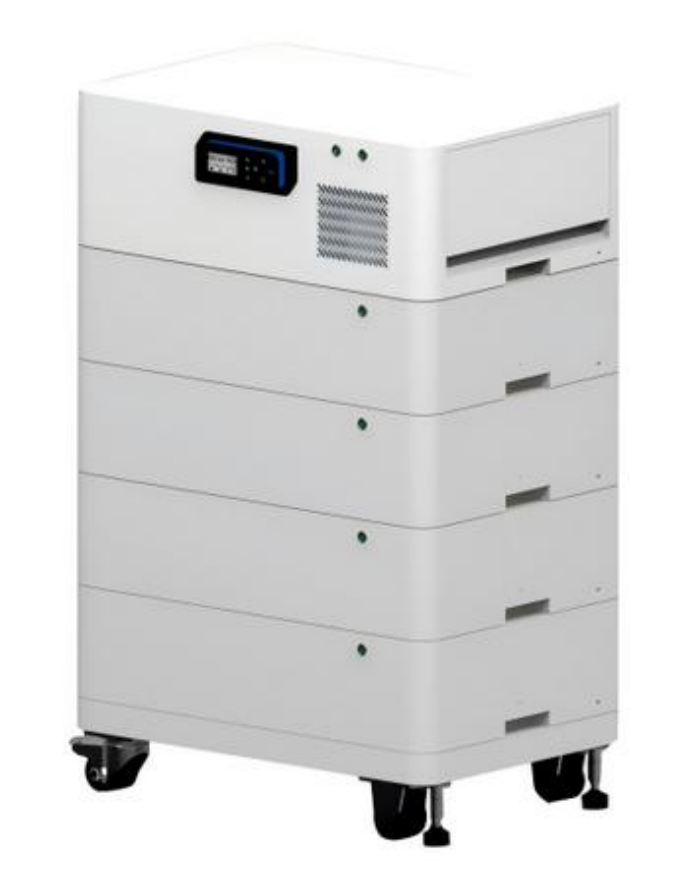

أصبحت خزانات تخزين الطاقة السكنية أكثر إحكاما ونمطية وأسهل في التركيب. ومع ذلك، بالنسبة لأنظمة البطاريات القابلة للتكديس، لا تزال الأجهزة الموجودة أسفل الخزانة بحاجة إلى استيعاب وزن المعدات المرتفع نسبيًا ضمن مساحة تركيب محدودة.
وهذا يخلق متطلبات عجلة محددة. تحتاج العجلة إلى ملاءمة الهيكل السفلي للخزانة، وتوفير سعة تحميل كافية، والسماح بإعادة وضع المعدات عند الضرورة دون جعل الخزانة طويلة بشكل غير ضروري.
بالنسبة للمصنعين الذين يقومون بتطوير خزانات بطاريات تخزين الطاقة السكنية القابلة للتكديس، يمكن أن تكون عجلات التسوية الثقيلة خيارًا عمليًا للأجهزة لأن العجلة وآلية الدعم القابلة للتعديل مدمجة في مجموعة واحدة.
العجلة المستخدمة أسفل خزانة تخزين الطاقة ليست مجرد عجلة صغيرة متصلة بالحاوية.
قد تحتوي الخزانة على وحدات بطارية متعددة ومكونات كهربائية وأنظمة تبريد وهياكل حماية. عندما يصبح النظام أثقل، يجب أن تعمل العجلات ضمن مساحة التركيب المتاحة مع الحفاظ على القوة الميكانيكية الكافية.
بالنسبة لتصميمات الخزانات القابلة للتكديس، هناك العديد من الخصائص ذات الصلة بشكل خاص:
· معدل تحميل كافٍ للخزانة الكاملة
· أبعاد التركيب المدمجة
· الارتفاع الإجمالي المناسب للعجلة
· مادة العجلة المناسبة لأرضية التركيب
· حركة دوارة يمكن الاعتماد عليها عند تغيير موضع الخزانة
· دعم قابل للتعديل للتركيب الثابت
· لوحات التركيب وأنماط الفتحات المتوافقة مع إطار الخزانة
ومن ثم فإن التكوين الصحيح يعتمد على تصميم الخزانة بدلاً من مجرد اختيار أكبر عجلة متاحة.
بالنسبة لمعدات تخزين الطاقة السكنية، لا يناسب حجم عجلة واحدة بالضرورة كل خزانة.
يمكن أن تؤدي السعات المختلفة للبطارية، وأبعاد الخزانة، وهياكل الإطار السفلي إلى متطلبات حمل مختلفة بشكل كبير. توفر CMCL تكوينين رئيسيين لعجلة التسوية التي يمكن أخذها في الاعتبار لهذه التطبيقات.

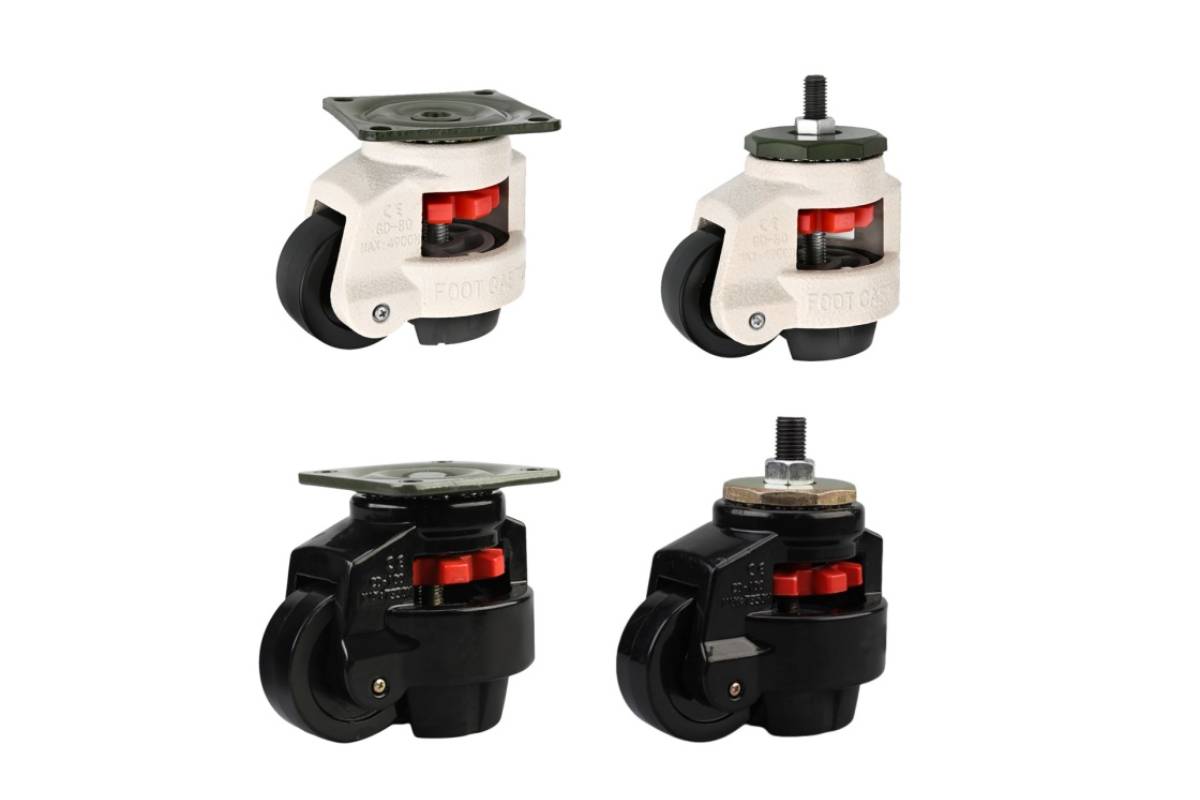

العجلات التسوية القابلة للتعديلتم تصميم السلسلة للتطبيقات التي تتطلب نطاقًا أوسع من سعات التحميل.
تتراوح الموديلات من 40F إلى 150F، مع قدرة مقدرة تتراوح من حوالي 50 كجم إلى 1500 كجم لكل عجلة، اعتمادًا على الطراز المحدد.
تستخدم العجلات دعامة من الفولاذ الكربوني وعجلة من النايلون ذات 6 عجلات، مع معالجات أسطح مجلفنة ومطلية بالمسحوق متاحة لمتطلبات التطبيقات المختلفة.
الميزة الرئيسية لسلسلة عجلات التسوية القابلة للتعديل هي مجموعة الأحجام المتوفرة وتكوينات التثبيت. يمكن اختيار لوحات التركيب وأنماط الفتحات المختلفة وفقًا للإطار السفلي للخزانة.
وهذا يجعل السلسلة مناسبة للمصنعين الذين يقومون بتطوير أحجام مختلفة للخزائن ضمن نفس عائلة منتجات تخزين الطاقة.
على سبيل المثال، قد تتطلب الخزانة المدمجة نسبيًا عجلة ذات سعة أقل مع مساحة تركيب أصغر، في حين أن الخزانة التي تحتوي على وحدات بطارية متعددة قد تتطلب تكوينًا ذو سعة أعلى.
بدلاً من تغيير هيكل الخزانة بالكامل، يمكن للمصنعين تحديد مواصفات العجلات التي تتوافق مع المتطلبات الميكانيكية الفعلية.
لا تتطلب كل خزانة بطارية سكنية عجلة صناعية كبيرة.

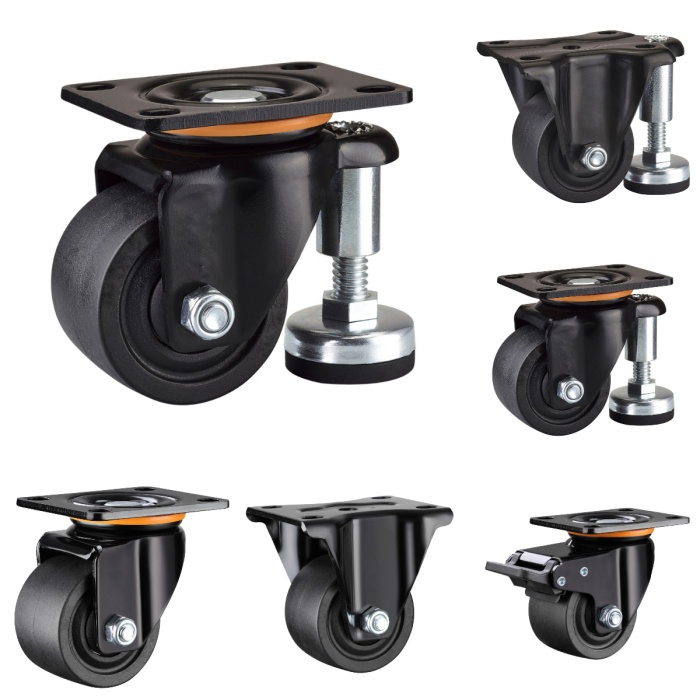

بالنسبة للخزانات التي تكون فيها مساحة التركيب محدودة، يمكن أن تكون عجلة التسوية المدمجة للخدمة الشاقة أكثر ملاءمة.
السلسلة الثانية متوفرة في:
· 2 بوصة
· 2.5 بوصة
· 3 بوصة
· 4 بوصة
تبلغ السعة المقدرة حوالي 300-700 كجم لكل عجلة، اعتمادًا على الطراز والتكوين.
يساعد الهيكل المدمج نسبيًا الشركات المصنعة على الحفاظ على تصميم خزانة أقل وضوحًا مع الاستمرار في توفير قدرة تحميل كبيرة.
يمكن اعتبار هذه العجلات مناسبة لخزائن تخزين الطاقة الداخلية المثبتة في مناطق مثل:
· غرف المرافق السكنية
· الكراجات
· غرف المعدات
· مناطق الخدمة الداخلية
· مساحات تخزين الطاقة التجارية الصغيرة
يجب اختيار مادة العجلة النهائية وتكوينها وفقًا لسطح الأرضية وتكرار الحركة المتوقع.
أحد الاعتبارات التصميمية لمصنعي خزانات البطاريات هو المساحة المتوفرة أسفل العلبة.
يتطلب استخدام عجلة تقليدية مع قاعدة تسوية مستقلة مواضع ومكونات تركيب إضافية. تجمع عجلة التسوية المتكاملة بين وظائف التدحرج والدعم في مجموعة واحدة.
يمكن أن يوفر هذا العديد من المزايا العملية أثناء تطوير الخزانة:
يتم الجمع بين العجلات وآلية الدعم، مما يقلل من عدد أجزاء الأجهزة الفردية الموجودة أسفل الخزانة.
يمكن لنقطة تثبيت واحدة أن توفر دعمًا للتنقل والدعم الثابت، اعتمادًا على التكوين المحدد.
يمكن تغيير موضع الخزانة أثناء التثبيت أو الصيانة دون إزالة أجهزة الدعم.
يمكن أن يساعد تكوين العجلات المدمجة الشركات المصنعة في إدارة المساحة المتاحة أسفل حاوية تخزين الطاقة السكنية.
بالنسبة لمشروعات OEM، يمكن أن تكون هذه التفاصيل مهمة لأن العجلة جزء من التصميم الميكانيكي وليست ملحقًا يتم إضافته بعد الانتهاء من الخزانة بالفعل.
يجب أن يعتمد الاختيار النهائي على الوزن الفعلي للخزانة المحملة، وعدد العجلات، وهيكل التثبيت، وارتفاع الخزانة، وظروف الأرضية.
يجب على الشركات المصنعة أيضًا مراعاة كيفية توزيع الحمل عند تحريك الخزانة. لا تصف سعة التحميل الثابتة وحدها كل حالة تمت مواجهتها أثناء التثبيت أو إعادة الوضع.
بالنسبة لمشروعات تصنيع المعدات الأصلية (OEM) وتصنيع التصميم الشخصي (ODM)، يجب أن يبدأ اختيار العجلات بشكل مثالي بينما لا يزال إطار الخزانة قيد التصميم.
يجب التأكد من الأبعاد التالية قبل الإنتاج:
1. مساحة التركيب المتوفرة
2. أبعاد لوحة التركيب
3. تباعد الثقب
4. ارتفاع العجلات المطلوبة
5. الوزن الإجمالي للخزانة
6. حمولة العجلة المتوقعة
7. سطح الأرض
8. تردد الحركة المطلوبة
9. الخلوص أسفل الخزانة
10. ارتفاع الدعم الثابت المطلوب
إن توفير هذه المعلمات إلى الشركة المصنعة للعجلات يسمح بتقييم تكوين العجلات قبل دخول الخزانة إلى الإنتاج الضخم.
يعد هذا مفيدًا بشكل خاص لخزائن البطاريات القابلة للتكديس لأن التغيير في ارتفاع العجلات يمكن أن يؤثر على الارتفاع الإجمالي للخزانة، في حين أن التغيير في موضع التثبيت قد يتطلب تعديلات على الإطار السفلي.
إن أفضل عجلة لخزانة بطارية تخزين الطاقة السكنية القابلة للتكديس ليست بالضرورة الطراز الأكبر أو الأعلى سعة.
الأسلوب الأفضل هو مطابقة العجلات مع وزن الخزانة، وهيكل التثبيت، والمساحة المتاحة، والارتفاع المطلوب، وقطر العجلة، وبيئة التثبيت.
بالنسبة للخزائن الأخف وزنًا أو ذات المساحة المحدودة، يمكنك استخدام مقاس صغير من 2 بوصة إلى 4 بوصةعجلات منخفضة المستوى قد يوفر توازنًا مناسبًا بين الحجم وسعة الحمولة. بالنسبة لتصميمات الخزانات الأثقل أو الأكثر تنوعًا، توفر سلسلة عجلات التسوية القابلة للتعديل 40F-150F نطاقًا أوسع من السعة وخيارات التثبيت.
بالنسبة للمصنعين الذين يقومون بتطوير الجيل القادم من أنظمة تخزين البطاريات السكنية، CMCL® توفر عجلات التسوية خيارات أجهزة قابلة للتكوين لدمج إمكانية الحركة والدعم القابل للتعديل في هيكل الخزانة منذ بداية عملية التصميم. حصلت CMCL® على شهادة ISO 9001:2015، ويمكن أن تخضع منتجات العجلات الخاصة بها لاختبار رش الملح لتقييم مقاومة التآكل. تتوفر أيضًا منتجات مختارة حاصلة على شهادة RoHS، مما يدعم الشركات المصنعة بمتطلبات بيئية وامتثال مختلفة.
في النهاية، يجب أن يعتمد اختيار العجلة المناسبة على الحمل الفعلي للخزانة، والهيكل، وبيئة التشغيل، ومتطلبات التنقل بدلاً من مجرد اختيار الطراز الأعلى تقييمًا.
