كيف يجب عليك حساب سعة العجلات للأحمال اللامركزية والمعدات ذات العجلات المتعددة؟

الاختيارعجلات صناعيةببساطة، فإن تقسيم وزن المعدات على عدد العجلات يمكن أن يؤدي إلى نتائج مضللة. وتصبح المشكلة أكثر خطورة عندما تحمل الآلة حمولة خارج المركز، أو تتحرك فوق أرضيات غير مستوية، أو تستخدم ست أو ثماني عجلات، أو تعمل تحت تأثير متكرر.

يعد المبدأ الأساسي لاختيار الحمولة على العجلات الثلاث مفيدًا في تحديد نقطة البداية، ولكن نادرًا ما تتصرف المعدات الحقيقية كمنصة متوازنة تمامًا.

بالنسبة للفرق الهندسية التي تصمم الآلات المتنقلة أو العربات أو محطات العمل أو منصات AGV أو المعدات الثقيلة، فإن السؤال الأكثر أهمية هو:

ما هو مقدار الحمولة التي ستتحملها العجلات ذات الحمولة الأكبر فعليًا أثناء التشغيل؟

يركز هذا الدليل على هذا السؤال. بدلاً من تكرار حسابات أحمال العجلات الأساسية، فإنه يفحص التحميل اللامركزي، وتوزيع الأحمال على عجلات متعددة، والحركة الديناميكية، والتدهور البيئي، وأخطاء الاختيار الشائعة.

1. عندما لا يكون حساب حمل العجلات الأساسي كافيًا

بالنسبة لعربة بسيطة ومحمولة بالتساوي، قد يوفر حساب الحمولة النظرية لكل عجلة نقطة بداية معقولة.

يمكن أن تكون المعدات الحقيقية مختلفة جدًا.

قد يكون مركز الجاذبية أقرب إلى أحد طرفي الإطار. يمكن تركيب البطاريات أو المحركات أو المضخات أو المكونات الهيدروليكية أو التجميعات الثقيلة الأخرى على جانب واحد. يمكن للإطار الصلب نقل الحمل الإضافي إلى عجلات معينة عندما تكون الأرضية غير مستوية.

تشمل الأسباب الشائعة للتحميل غير المتساوي للعجلات ما يلي:

· تم تركيب المكونات الثقيلة بالقرب من أحد طرفي المنصة

· البطاريات أو المحركات المثبتة على جانب واحد

· تخزين الأدوات أو المواد بشكل غير متساو

· إطارات طويلة للمعدات ذات مركز ثقل مرتفع

· إطارات صلبة تعمل على الأرضيات غير المستوية

· المنحدرات والعتبات والمفاصل الأرضية وفجوات التمدد

· البدء أو التوقف أو الدوران المفاجئ

· عملية القطر أو AGV

· تصنيع وتركيب التحمل

وهذا يعني أن متوسط ​​الحمولة لكل عجلة ليس بالضرورة هو الحمولة الفعلية التي تحملها العجلة الأكثر تحميلًا.

بالنسبة للمعدات الصناعية المطلوبة، يمكن أن يحدد هذا الاختلاف ما إذا كانت العجلات تعمل بشكل موثوق أو تعاني من فشل سابق لأوانه في المحمل أو العجلة أو الدعامة أو التثبيت.

2. الحمل اللامركزي: التصحيح الأكثر أهمية للمعدات خارج المركز

يحدث الحمل اللامركزي عندما لا يتوافق مركز ثقل المعدة وحمولتها مع المركز الهندسي لتخطيط العجلات.

خذ بعين الاعتبار منصة اختبار متنقلة بوزن 600 كجم.

إذا تم توزيع الحمل بالتساوي، فقد تكون أحمال العجلات متوازنة نسبيًا. لكن لنفترض أن حوالي 70% من الوزن الإجمالي يتركز في الجزء الخلفي من المنصة، حيث تم تركيب عجلتين.

وبالتالي قد يحمل الزوج الخلفي حصة أكبر بكثير من الحمولة الإجمالية.

يمكن التعبير عن الحساب الهندسي العملي على النحو التالي:

السعة المطلوبة لكل عجلة محملة بكثافة = (إجمالي الوزن × نسبة التحميل المقدرة خارج المركز ÷ عدد العجلات على جانب التحميل الثقيل) × عامل الأمان

على سبيل المثال:

· الوزن الإجمالي الإجمالي: 600 كجم

· نسبة التحميل الخلفي المقدرة: 70%

· العجلات الخلفية: 2

· عامل الأمان: 1.5

حساب:

(600 × 0.70 ÷ 2) × 1.5 = 315 كجم

في هذا السيناريو المبسط، يتم تحديد المستخدم بناءً على ما يلي فقط:

600 ÷ 4 = 150 كجم

من شأنه أن يقلل بشكل كبير من الحمولة التي تحملها العجلات الخلفية.

ومن الأفضل التأكد من توزيع الحمل الدقيق من موضع مركز ثقل الجهاز وهندسة الإطار وبيانات اختبار الحمل. إن الرقم 70% أعلاه هو مثال هندسي وليس قاعدة توزيع عالمية.

حيث يحدث التحميل غريب الأطوار عادة

هذه القضية ذات أهمية خاصة ل:

· قواعد الآلة المتنقلة

· خزانات تخزين البطارية والطاقة

· محطات العمل الصناعية

· طاولات اللحام

· عربات الأدوات

· منصات المضخات والضواغط

· المعدات الطبية

· عربات مناولة المواد

· منصات AGV

· إطارات صناعية طويلة

بالنسبة للمعدات ذات مركز الثقل المتوازن بشكل واضح، يجب أن يبدأ اختيار العجلات بالجانب الأكثر تحميلًا، بدلاً من الحمل المتوسط ​​عبر جميع العجلات.

3. لا تعني ست أو ثماني عجلات تحميلًا أقل لكل عجلة تلقائيًا

يبدو أن إضافة المزيد من العجلات يؤدي إلى زيادة سعة الحمولة لأن الوزن الإجمالي يتم توزيعه عبر المزيد من العجلات.

ومن الناحية العملية، نادرًا ما تكون مشاركة التحميل مثالية.

لا تضع المنصة ذات الست عجلات بالضرورة سدس وزنها على كل عجلة. الأمر نفسه ينطبق على المنصات ذات الثماني عجلات.

هناك عدة عوامل يمكن أن تمنع التحميل المتساوي:

· عدم استواء الأرضية

· انحراف الإطار

· اختلافات ارتفاع تركيب العجلات

· التحمل اللحام أو التصنيع

· قطر العجلة غير متساوي

· اتجاهات دوارة مختلفة

· موقف الحمولة

· تصلب الإطار

· قاعدة العجلات وتباعد العجلات

يمكن للمنصة الصلبة أيضًا نقل كمية غير متناسبة من الحمل إلى عدد أقل من العجلات عندما يواجه جزء واحد من الإطار عدم انتظام الأرضية.

لماذا يهم النقاط الحاملة الفعالة

لهذا السبب، يستخدم المهندسون أحيانًا افتراضًا فعالاً لتقاسم الحمولة بدلاً من مجرد قسمة الوزن الإجمالي على إجمالي عدد العجلات.

على سبيل المثال، قد تقوم الآلة ذات 8 عجلات بتوزيع الحمل نظريًا عبر ثماني عجلات، لكن حساب التصميم الفعلي الخاص بها قد يستخدم نقاط حمل فعالة أقل اعتمادًا على الإطار وظروف التشغيل.

هذه ليست صيغة عالمية.

يعتمد المقسوم الفعال المناسب على:

· تخطيط العجلات

· بناء الإطار

· تباعد العجلات

· مركز الثقل

· حالة الأرضية

· تصاعد التحمل

· ما إذا كانت المعدات ثابتة أو متحركة

بالنسبة للمنصات الصناعية الكبيرة، يمكن أن يوفر اختبار الحمل المادي أو التحليل الهيكلي نتيجة أكثر موثوقية من افتراض التوزيع المثالي للحمل.

4. تصنيف الحمل الثابت وتقييم الحمل الديناميكي ليسا متماثلين

أحد الأخطاء الأكثر شيوعًا في اختيار العجلات هو مقارنة الوزن الإجمالي للمعدات فقط مع معدل الحمل الثابت للعجلة.

قد تزن الآلة 500 كجم وهي ثابتة ولكنها تواجه قوى أعلى بكثير عندما تبدأ في التحرك، أو تتوقف فجأة، أو تستدير، أو تعبر عائقًا.

تحميل ثابت

يشير الحمل الثابت إلى الحمل الذي يتم حمله بينما تظل المعدات ثابتة.

يتعلق الأمر بـ:

· الآلات المتوقفة

· عربات التخزين

· محطات العمل الثابتة

· تحديد المواقع المعدات

· تطبيقات التسوية

التحميل الديناميكي

يحدث الحمل الديناميكي أثناء تحرك الجهاز.

يمكن أن يزيد الحمل الفعلي للأسباب التالية:

· البدء والتوقف

· تحول

· الفجوات الأرضية

· العتبات

· المنحدرات

· الخرسانة غير المستوية

· القطر

· التأثير المتكرر

· تغيرات الاتجاه المتكررة

لهذا السبب، ينبغي أخذ تصنيف الحمل الديناميكي للعجلة في الاعتبار عند نقل المعدات بشكل روتيني.

العجلة التي تبدو مناسبة من تصنيفها الثابت قد لا توفر فترة خدمة كافية في ظل التحميل الديناميكي المتكرر.

سؤال هندسي عملي

بدلاً من السؤال:

"هل يمكن لهذه العجلة أن تحمل الآلة؟"

بسأل:

"هل يمكن لهذه العجلات أن تدعم الماكينة أثناء تحركها بشكل متكرر تحت الأرضية الفعلية وظروف التشغيل؟"

هذا التمييز مهم بشكل خاص لعجلات صناعية ثقيلةالمستخدمة في معدات الإنتاج.

5. بيئة العمل يمكن أن تقلل من هامش التحميل العملي

لا ينبغي النظر في سعة تحميل العجلات بشكل مستقل عن بيئة التشغيل.

تفرض الأرضية الداخلية الناعمة وأرضية المصنع الخشنة متطلبات مختلفة على العجلات والمحامل والأقواس وأجهزة التثبيت.

قد يبدو المرجع الهندسي العملي كما يلي:

حالة التشغيل	نطاق عامل الأمان النموذجي*	اعتبارات الاختيار
خرسانة داخلية ناعمة، مع حركة عرضية	1.3-1.5	العجلات الصناعية العامة

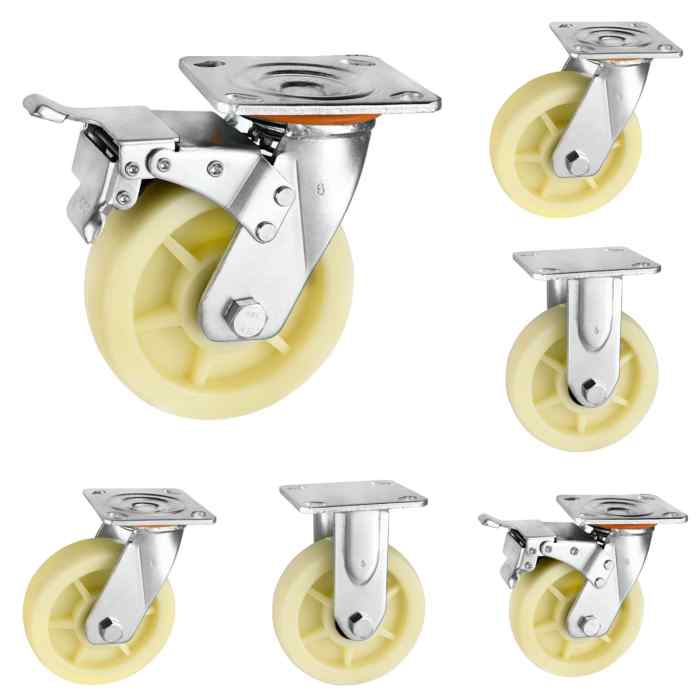

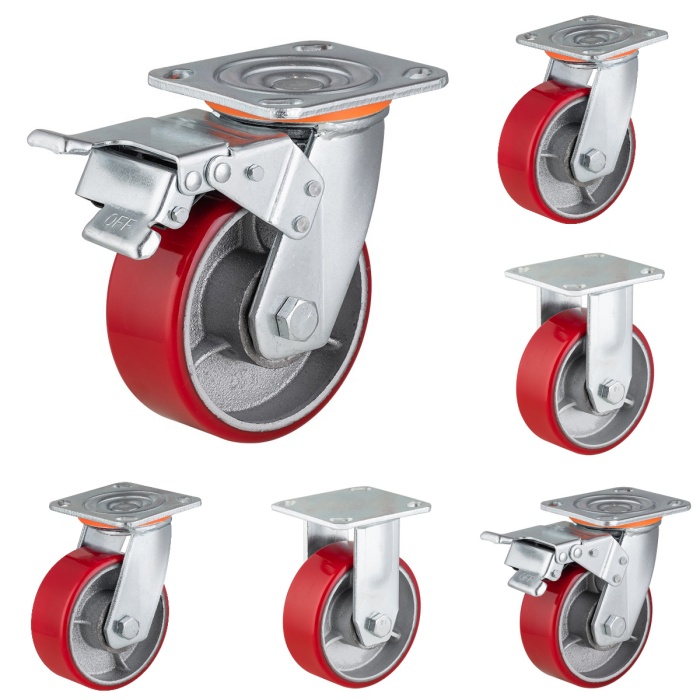

أرضية المصنع القياسية، والحركة المتكررة	حوالي 1.5	النايلون أو العجلات الصناعية PU
الأرضيات الخشنة، المنحدرات، العتبات	1.5-1.8	عززت العجلات الثقيلة
الحركة المستمرة للخدمة الشاقة	1.8-2.0	عجلة صناعية ثقيلة
بيئة درجة حرارة عالية أو تآكل	2.0+ أو تخفيض المواد	بناء العجلات الخاصة بالتطبيق

هذه النطاقات هي نقاط انطلاق هندسية، وليست معايير عالمية. يجب أيضًا تقييم مادة العجلة وتصميم المحمل ودرجة الحرارة والتعرض للمواد الكيميائية والسرعة وحالة الأرضية.

درجة الحرارة والتعرض للمواد الكيميائية

ارتفاع درجة الحرارة يمكن أن يقلل من أداء بعض مواد العجلات ومواد التشحيم.

يمكن أن تؤثر البيئات المسببة للتآكل على:

· بين قوسين

· المحامل

· المحاور

· السحابات

· نوى العجلة

في هذه التطبيقات، زيادة عامل الأمان العددي وحده قد لا يحل المشكلة. يجب أيضًا أن تتوافق مواد العجلات وبنيتها مع البيئة.

على سبيل المثال، قد تظل العجلات ذات سعة التحميل الاسمية الكافية ذات عمر خدمة قصير إذا كانت مادة العجلة أو المكونات المعدنية غير مناسبة لظروف التشغيل.

6. حالات الفشل في العالم الحقيقي: حيث تخطئ الحسابات الدقيقة

الحالة 1: عربة متنقلة محملة خارج المركز

عربة متنقلة تزن حوالي 520 كجم وتستخدم أربع عجلات.

يقوم الفريق الهندسي في البداية بحساب:

520 ÷ 4 = 130 كجم لكل عجلة

لذا فإن العجلات التي يبلغ وزنها 150 كجم تبدو كافية.

ومع ذلك، فإن معظم كتلة المعدات تتركز في جانب واحد من العربة. أثناء التشغيل، تتعرض العجلتان الموجودتان على هذا الجانب لأحمال أعلى بكثير.

بعد عدة أسابيع، تظهر العجلات المحملة بكثافة:

· تشوه العجلة

· تحمل الضوضاء

· انحناء القوس

· التآكل المبكر

لم يكن الحساب خاطئًا بالضرورة رياضيًا.

كانت المشكلةافتراض توزيع الحمل على قدم المساواة.

الطريقة الأفضل هي تقدير نسبة الحمولة على الجانب المحمل بكثافة وحجم تلك العجلات وفقًا لذلك.

الحالة 2: منصة الآلة ذات العجلات الستة

تم تركيب آلة وزنها 1800 كجم على ست عجلات متماثلة.

عملية حسابية بسيطة تعطي:

1800 ÷ 6 = 300 كجم لكل عجلة

ومع ذلك، فإن إطار الآلة صلب وأرضية المصنع ليست مستوية تمامًا.

عندما تتحرك الآلة، فإن العديد من العجلات لا تتقاسم الحمل بالتساوي. والنتيجة هي زيادة التحميل الموضعي، خاصة عند عبور مفاصل الأرضية أو العتبات.

وفي هذه الحالة يجب على الفريق الهندسي أن يأخذ في الاعتبار ما يلي:

· نقاط الحمل الفعالة

· صلابة الإطار

· التحمل المتصاعد للعجلات

· التأثير الديناميكي

· مادة العجلة

· شروط الكلمة

الهدف ليس مجرد تركيب المزيد من العجلات. إنه للتأكد من أن تصميم العجلات والإطار يسمحان بحمل الحمولة بشكل موثوق.

7. عملية اختيار العجلات الصناعية الأكثر موثوقية

قبل الانتهاء من مواصفات العجلات، قم بإجراء عمليات الفحص التالية.

1. تأكد من الوزن الإجمالي الفعلي

يشمل:

· وزن المعدات

· الحمولة القصوى

· أدوات

· البطاريات

· مُكَمِّلات

· المواد الاستهلاكية

· أي مكونات قابلة للإزالة قد تظل مثبتة أثناء التشغيل

لا تحسب سعة العجلات من الوزن الفارغ للجهاز إذا كانت الآلة تعمل بشكل طبيعي وهي محملة بالكامل.

2. تحديد مركز الثقل

بسأل:

· هل يتمركز الحمل؟

· هل معظم الوزن في طرف واحد؟

· هل أحد الجانبين أثقل؟

· هل مركز الثقل مرتفع؟

· هل يتغير موضع الحمولة أثناء الاستخدام؟

بالنسبة للمعدات اللامركزية، احسب الحمل المحتمل على العجلات أو مجموعة العجلات الأكثر تحميلًا.

3. تحقق من تخطيط العجلات

مراجعة:

· عدد العجلات

· تباعد العجلات

· قاعدة العجلات

· أوضاع العجلات الدوارة والصلبة

· مواقع التركيب

· أبعاد الإطار

لا يضمن وجود المزيد من العجلات توزيعًا متساويًا للحمل تلقائيًا.

4. متطلبات ثابتة وديناميكية منفصلة

إذا كانت المعدات تتحرك بانتظام، استخدم التصنيف الديناميكي كمعلمة اختيار رئيسية.

يعتبر:

· سرعة السفر

· تردد البدء والتوقف

· تحول

· القطر

· الفجوات الأرضية

· المنحدرات

· العتبات

· تردد التأثير

5. تطبيق هامش الأمان المناسب

حدد عامل أمان وفقًا لبيئة التشغيل الفعلية بدلاً من استخدام رقم واحد لكل تطبيق.

6. قم بمطابقة بناء العجلات مع البيئة

يفحص:

· مادة العجلة

· نوع المحمل

· مادة القوس

· مقاومة التآكل

· مقاومة درجات الحرارة

· التعرض للمواد الكيميائية

· متطلبات حماية الأرضية

هذه الخطوة الأخيرة مهمة لأن سعة التحميل وحدها لا تحدد عمر الخدمة.

8. الوجبات الجاهزة النهائية

يعد مبدأ اختيار الحمل على العجلات الثلاث نقطة بداية مفيدة لتحديد حجم العجلات الصناعية، ولكنه ليس نهاية العملية الحسابية.

بمجرد أن تصبح المعدات أثقل، أو أطول، أو متنقلة، أو محملة بشكل غير متساو، تصبح عدة عوامل إضافية مهمة:

· توزيع الأحمال اللامركزية

· نقاط الحمل الفعالة

· التحميل الديناميكي

· الأرضية وظروف التشغيل

· تعديل عامل الأمان

· مادة العجلة والدعامة

· صلابة الإطار ودقة التركيب

يجب أن تكون العجلة الأكثر تحميلًا - وليس العجلة المتوسطة - هي التي تحدد قرار السعة للتطبيقات كثيرة المتطلبات.

بالنسبة لمصنعي معدات OEM، يمكن لهذا النهج القائم على التطبيق أن يقلل من مخاطر التآكل المبكر للعجلات، وفشل المحمل، وتشوه الدعامة، وتكاليف الاستبدال غير المتوقعة.

عجلات CMCL، ومقرها الصينعجلات صناعيةالشركة المصنعة، تعمل مع الشركات المصنعة للمعدات على تكوينات العجلات للمعدات المتنقلة الثقيلة ومنصات الآلات والعربات والتطبيقات الصناعية الأخرى. يأخذ منهجها الهندسي في الاعتبار توزيع الأحمال، وبيئة التشغيل، ومواد العجلات، ومتطلبات التركيب بدلاً من الاعتماد على السعة الاسمية وحدها.

عند اختيار عجلة لآلة جديدة أو منصة متنقلة، ابدأ بمسار التحميل الفعلي وظروف التشغيل. لا يقتصر الحساب الصحيح على العثور على عجلة يمكنها حمل الوزن فحسب، بل يتعلق بفهم أي عجلة تحمل الوزن وتحت أي ظروف وإلى متى.
